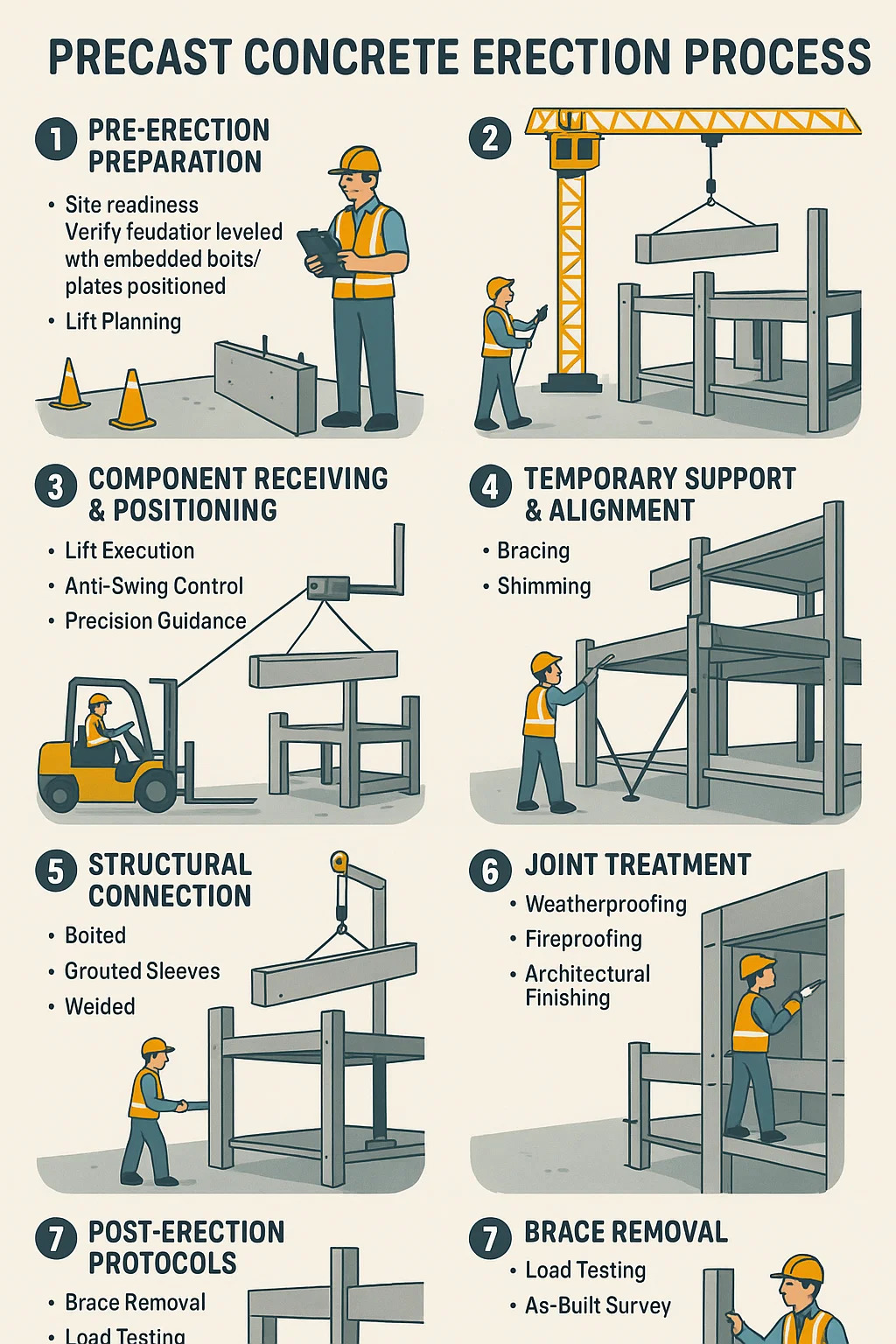

Monteringsprocess för prefabricerad betong
1. Förberedelse före erektion
Platsens beredskap: Kontrollera att fundamenten är jämna med inbäddade bultar/plattor korrekt placerade.
Hissplanering: Installation av sekvenskomponenter (t.ex. pelare → balkar → plattor).
Säkerhetszonindelning: Barrikadområden under krandrift; tilldela signalgivare.
2. Komponentmottagning och positionering
Laydown Staging: Placera enheter nära installationspunkter med gaffeltruckar/truckar.
Rigginstallation: Fäst slingar på lyftinsatser som gjuts in i de prefabricerade elementen.
Kranval: Installera torn- eller mobilkranar som matchar vikt/radiekraven.
3. Lyft & manövrering
Lyftutförande: Lyft enheterna vertikalt för att ta bort hinder och sväng sedan i position.
Anti-swing-kontroll: Använd tag-linjer för att stabilisera element under vind eller rörelse.
Precisionsvägledning: Signaler dirigerar kranförare via radio; lasrar verifierar inriktningen.
4. Tillfällig support och anpassning
Stöd: Installera justerbara stålstöd för att hålla väggar/pelare i lod.
Shimming: Sätt i stål- eller polymershims vid lager för att uppnå designhöjd.
Toleranskontroller: Bekräfta positioneringen inom ±3 mm med mätinstrument.
5. Strukturell anslutning
| Anslutningstyp | Metod | Syfte |
|---|---|---|
| Bultad | Dra åt höghållfasta bultar genom stålplåtar | Omedelbar lastöverföring |
| Injekterade ärmar | Injicera cementbruk i armeringshylsor | Skapar monolitisk styrka |
| Svetsad | Svetsa inbäddade plåtar eller armeringsjärn | Permanent seismiskt motstånd |
| Mekaniska kopplingar | Gängade armeringsjärnskontakter | Snabb koppling mellan kolumn och kolumn |
6. Ledbehandling
Väderbeständighet: Installera stödstänger silikontätningsmedel i panelskarvar.
Brandskydd: Packa mineralull vid golv-till-vägg mellanrum för brandklassificering.
Arkitektonisk finishing: Applicera färgmatchadural finishing: Applicera färgmatchad injekteringsbruk eller bruk på exponerade fogar.
7. Protokoll efter erektion
Borttagning av stag: Ta bort tillfälliga stöd endast efter att anslutningarna har fått full styrka.
Lasttestning: Verifiera strukturell integritet (t.ex. applicera testbelastningar på balkar).
As-Built Survey: Dokumentera slutliga positioner för facility management poster.
