FÖRGJÄLLD BETONGGUIDE
Prefabricerade betongplattor med ihålig kärna är fabriksgjutna golv- och takpaneler med kontinuerliga längsgående hålrum som löper genom deras djup, vilket vanligtvis minskar panelens vikt med 30 till 50 procent jämfört med massiva plattor av samma tjocklek med bibehållen jämförbar böjhållfasthet. Dessa paneler är förspända med höghållfasta stålsträngar under tillverkningen, härdas under kontrollerade förhållanden och levereras färdiga att installera, vilket gör att strukturer kan uppnå fria spännvidder på 6 till 18 meter utan mellanstöd. För byggare som utvärderar golvsystem för lager, parkeringskonstruktioner, bostadstorn eller kommersiella byggnader, ger ihåliga plattor en kombination av hastighet, strukturell effektivitet och kostnadskontroll som gjuten betong sällan matchar.
Vad som skiljer plattor med ihåliga kärnor från solida prefabricerade paneler
Det avgörande kännetecknet för en ihålig platta är serien av cirkulära, ovala eller droppformade hålrum som sträcker sig över hela panelens längd. Dessa kärnor formas under extrudering eller slipformgjutning med hjälp av hålkärnformare som dras tillbaka när betongen härdar och lämnar efter sig kontinuerliga kanaler. En standard 200 mm tjock panel med ihålig kärna kan innehålla fem till sju kärnor, var och en ungefär 150 mm i diameter, vilket tar bort en betydande volym betong som annars skulle lägga till dödvikt utan att på ett meningsfullt sätt bidra till böjkapaciteten.
Eftersom kärnorna är placerade i den neutrala axelregionen av panelen där betong bidrar minst till böjmotstånd, har borttagning av detta material minimal inverkan på strukturella prestanda. Förspänningssträngarna, vanligtvis sjutrådssträngar med 9,5 mm till 15,2 mm diameter, placeras i bottenflänsarna där dragkrafterna är som störst under servicebelastning. Denna kombination av hålrumssektion och strategiskt placerat förspännande stål är det som gör att plattor med ihålig kärna kan sträcka sig över långa sträckor samtidigt som man använder mindre material än motsvarande massiva plattor.
| Skivans tjocklek | Ihålig kärna vikt | Solid plattvikt | Viktminskning |
|---|---|---|---|
| 150 mm | 220 kg/m² | 360 kg/m² | 39 procent |
| 200 mm | 280 kg/m² | 480 kg/m² | 42 procent |
| 300 mm | 380 kg/m² | 720 kg/m² | 47 procent |
| 400 mm | 490 kg/m² | 960 kg/m² | 49 procent |
Tillverkningsprocess från gjutbädd till färdig panel
Ihåliga plattor tillverkas på långa gjutbäddar, ofta 100 till 150 meter långa, med antingen torrgjutna extruderings- eller våtgjutna glidformningsmetoder. Vid extrudering rör sig en maskin längs bädden och avsätter betong med mycket låg sjunkning runt de kärnbildande rören samtidigt som den komprimeras genom vibrationer och skruvverkan. Slipformning använder en något fuktigare blandning och uppblåsbara eller styva kärnor som extraheras när maskinen avancerar. Båda metoderna producerar kontinuerliga paneler som senare kapas till önskade längder med diamantsågar när betongen når tillräcklig styrka.
Förspännings- och spännsekvens
Innan betongplacering träs förspänningssträngar längs gjutbäddens fulla längd och spänns med hjälp av hydrauliska domkrafter till krafter som vanligtvis varierar mellan 100 och 200 kilonewton per sträng beroende på strängstorlek och designkrav. Strängarna förblir under spänning medan betong gjuts och härdas. När betongen uppnår en släpphållfasthet på ungefär 28 till 35 MPa , vanligtvis inom 12 till 18 timmar när ånghärdning används, skärs eller släpps strängarna. Detta överför spännkraften till betongen, vilket skapar en inre tryckspänning som motverkar dragspänningar som genereras av tjänstelaster.
Härdning och skärning
Ånghärdningskammare eller uppvärmda överdrag påskyndar styrkaökningen så att gjutbäddar kan återanvändas på en daglig cykel. Efter att strängen släppts skärs panelerna till specificerade längder och bredder, med skåror, hål och avfasningar som lagts till i detta skede antingen genom sågskärning eller genom att sätta in blockouter före gjutning. Kvalitetskontroller inkluderar vid denna tidpunkt mätning av välvning, inspektion av ytfinish och måttverifiering mot projektritningarna innan panelerna flyttas till lagergården för lastning.
Spännvidd och belastningskapacitetsreferensdata
Spännvidd är den enskilt viktigaste valfaktorn för plattor med ihålig kärna, och den beror på plattans djup, trådmönster, betonghållfasthet och applicerad belastning. Följande figurer representerar allmänt publicerade kapaciteter för standardsektioner med ihålig kärna som används i golvapplikationer med överlagrade belastningar i det intervall som är typiskt för kontor och bostäder.
| Plattans djup | Antal strängar | Maximalt intervall | Typisk användning |
|---|---|---|---|
| 150 mm | 4 trådar | 6,5 m | Bostadsvåningar |
| 200 mm | 6 trådar | 8,8 m | Kontorsgolv |
| 250 mm | 8 trådar | 11,2 m | Detaljhandel och parkeringsdäck |
| 320 mm | 10 trådar | 14,6 m | Långspännande lagertak |
| 400 mm | 12 trådar | 18,0 m | Industriella strukturer |
Dessa siffror bör behandlas som startreferenspunkter, eftersom de faktiska spännvidden beror på tillverkarens specifika sektionsgeometri, betongens tryckhållfasthet som används (vanligtvis 40 till 50 MPa för produktion av ihåliga kärnor) och de nedböjningsgränser som krävs för applikationen. Många tillverkare publicerar detaljerade lastintervallstabeller som redogör för både överlagrad egenlast och kombinationer av levande last separat, och konstruktionskonstruktörer verifierar vanligtvis nedböjning under serviceförhållanden utöver att kontrollera den ultimata momentkapaciteten.
Installationssekvens på plats
Ihåliga paneler anländer på plats redan härdade och redo för placering, vilket är en av de främsta anledningarna till att projekt väljer detta system framför platsgjutna alternativ. En typisk erektionspersonal kan placera mellan 300 och 500 kvadratmeter golv per dag beroende på krankapacitet, panelstorlek och tillträdesförhållanden.
- Kontrollera att lagerytorna är plana och i rätt höjd, shims vid behov för att bibehålla konsekvent panellager
- Lyft paneler med hjälp av lyftöglor eller trådlyftanordningar ingjutna i paneländarna, och bibehåll korrekt riggvinkel
- Sätt paneler på lagerlister, vanligtvis neopren eller liknande elastomerkuddar, med konsekvent lagerlängd i varje ände
- Rikta in panelkanterna och justera avståndet innan de längsgående kilspåren sätts in mellan intilliggande paneler
- Placera förstärkning i kilspår där det behövs och häll fogmassa för att fästa intilliggande paneler i ett kontinuerligt membran
- Installera en strukturell topping om så anges, vanligtvis 50 till 75 mm armerad betong för att jämna ut ytan och förbättra membranets verkan
- Komplettera anslutningar vid omkretsbalkar och skjuvväggar enligt projektets konstruktionsritningar
Lagerlängden är en kritisk detalj som ofta underskattas. De flesta koder kräver en minsta lagerlängd på 75 mm för ihåliga plattor på stål- eller betongstöd, även om många designers specificerar 100 mm eller mer för ökad säkerhetsmarginal och toleransanpassning. Otillräckligt lager kan leda till lokala sprickor eller sprickor i paneländarna, särskilt när paneler upplever rullning eller termisk rörelse efter installationen.

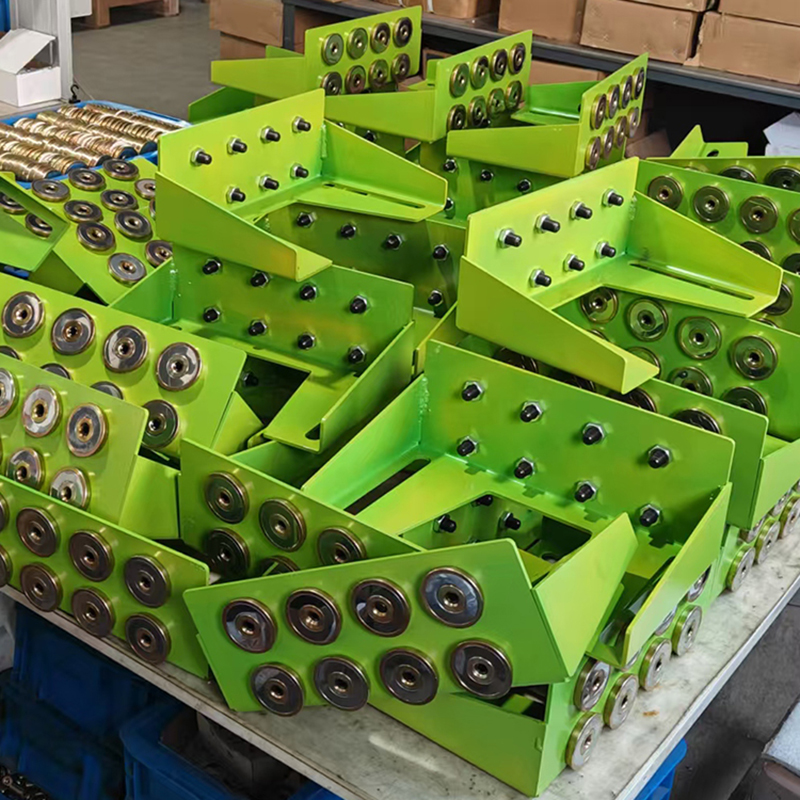

Prefabricerade betongtillbehör Används med ihåliga kärnsystem
Ett ihåligt golvsystem är sällan bara plattor och fogmassa. En komplett installation beror på en rad prefabricerade betongtillbehör som hanterar anslutningar, väderbeständighet, stöd och ytbehandlingsdetaljer. Att välja rätt tillbehör har en direkt inverkan på både installationshastigheten och den långsiktiga prestandan för golv- eller takmonteringen.
Lagerkuddar och stödremsor
Lagerkuddar sitter mellan undersidan av den ihåliga plattan och den bärande balken, väggen eller kanten. Dessa elastomerremsor, vanligtvis tillverkade av neopren, fördelar reaktionsbelastningen jämnt och tar emot små rotationer och rörelser utan att överföra punktbelastningar till betongen. Standardtjocklekar sträcker sig från 3 mm till 10 mm, med hårdhetsklasser vald baserat på förväntad lagerspänning.
Hårdvara för lyft och montering

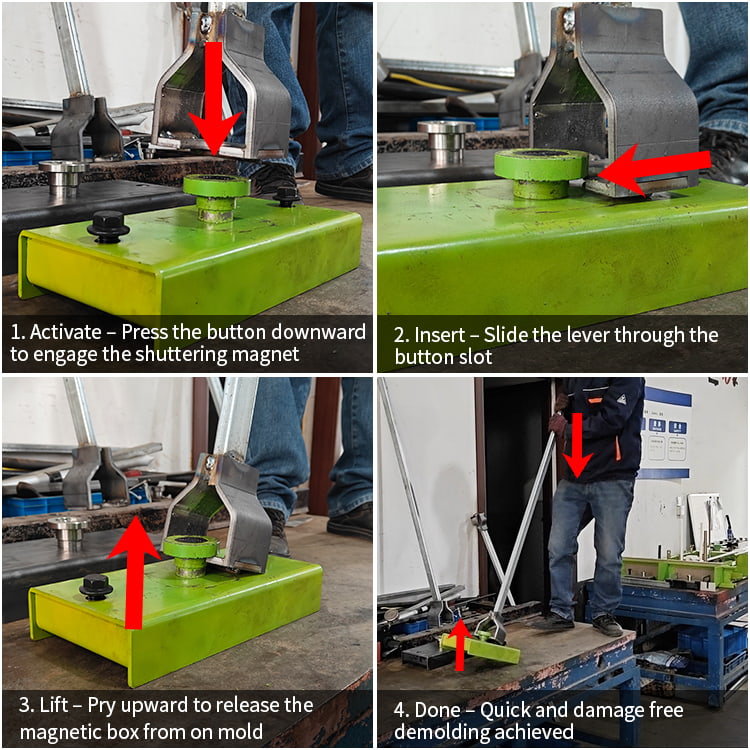

Lyftöglor, stränglyftare och infällda lyftankare gjuts in i paneler under produktionen för att möjliggöra säker kranhantering. Efter installationen fylls vanligtvis försänkta ankarfickor med icke-krympande injekteringsbruk för att bibehålla en jämn yta. Kantformer och ändstycken används också under tillverkningen för att stänga av de ihåliga kärnorna vid paneländarna, vilket förhindrar att betong eller injekteringsbruk tränger in i hålrummen under toppplacering.
Fogfyllmedel och injekteringsmaterial
Kilspårbruk, vanligtvis en icke-krympande cementbaserad eller polymermodifierad blandning, fyller de längsgående fogarna mellan paneler och är avgörande för lastfördelning över intilliggande enheter. Stödstavar och tätningsmedel används vid perimeterfogar och expansionsfogar för att bibehålla väderbeständighet samtidigt som de tillåter termisk rörelse. För takapplikationer är ytterligare täckande tillbehör och dräneringskomponenter integrerade vid panelkanter och genomföringar.
| Tillbehör | Funktion | Typiskt material |
|---|---|---|
| Lagerkuddar | Fördela reaktionsbelastningar vid stöd | Neoprenelastomer |
| Ändstycken | Täta ihåliga kärnor vid paneländarna | Plast eller prefabricerad betong |
| Kilspårbruk | Limma intilliggande paneler för lastöverföring | Icke-krympande cementbaserad blandning |
| Lyftande ankare | Aktivera kranhantering under montering | Höghållfast stål |
| Fogfogmassa | Väderbeständig omkrets och expansionsfogar | Polyuretan eller silikon |
Kostnadsöverväganden och projektekonomi
Ihåliga plattor erbjuder generellt lägre installationskostnader än platsgjutna betonggolv för spännvidder över 6 meter, till stor del på grund av minskade formsättningar, stöttning och arbetskrav på plats. Materialkostnad per kvadratmeter för ihåliga paneler är ofta 15 till 25 procent lägre än en likvärdig platsgjuten platta när man tar hänsyn till den sammanlagda kostnaden för betong, formsättning, armering och det utökade byggschema som platsgjutna system kräver.
Transportkostnader blir en betydelsefull faktor för ihåliga plattor på grund av deras längd och vikt, med de flesta projekt som begränsar det ekonomiska transportavståndet till ungefär 150 till 250 kilometer från produktionsanläggningen innan transportkostnaderna urholkar materialbesparingarna. Projekt som är belägna nära en prefabricerad fabrik drar mest nytta av detta system, medan avlägsna platser kan behöva väga ihålig kärna mot lokalt tillgängliga alternativ som träbjälkar eller ståldäck med betongbeläggning.
Schemaeffekt
Eftersom paneler med ihålig kärna anländer härdade och redo att laddas, kan golv ofta gås på inom några timmar efter placeringen, vilket gör att affärer kan börja arbeta på nivån under nästan omedelbart. Detta komprimerade schema nämns ofta som den primära drivkraften för att välja ihålig kärna framför platsgjutna system på flervåningsbyggnader, där varje våningscykel som sparas direkt leder till minskad total projektlängd och lägre finansieringskostnader under konstruktionen.
Vanliga tillämpningar för olika byggnadstyper
Ihåliga plattor används över ett brett spektrum av byggnadstyper eftersom systemet anpassar sig väl till repetitiva golvplattor och standardiserade fackstorlekar. Tabellen nedan sammanfattar var detta system oftast specificeras och varför.
| Byggnadstyp | Vanligt plattdjup | Nyckelfördel |
|---|---|---|
| Bostadslägenheter | 150-200 mm | Akustisk massa och snabb enhetsomsättning |
| Kontorsbyggnader | 200-250 mm | Långa tydliga spännvidder för öppna planlösningar |
| Parkeringsstrukturer | 250-320 mm | Hållbarhet och minimalt underhåll |
| Lager och logistikcenter | 300-400 mm | Breda fack för inredning och utrustning |
| Kylförråd | 250-320 mm | Kärnor kan användas för strålningsvärme eller kylledningar |
En tillämpning som är värd att lyfta fram är användningen av själva de ihåliga kärnorna som servicekanaler. I vissa projekt dras elektriska ledningar, lågspänningskablar eller till och med små rörledningar för strålningssystem genom kärnorna innan ändfogar gjuts in, vilket förvandlar det som annars skulle vara bortkastat tomt utrymme till användbar byggnadsinfrastruktur. Detta tillvägagångssätt kräver noggrann koordinering under designfasen eftersom kärnåtkomstpunkter måste planeras innan paneler gjuts.
Brandmotstånd och termisk prestanda
Betongs naturliga brandmotstånd är en av de inneboende fördelarna med ihåliga plattor, med typiska 200 mm paneler som uppnår brandmotståndsklasser på 2 timmar eller mer utan ytterligare brandskydd, beroende på betongöverdrag till förspänningssträngarna och den specifika teststandard som tillämpas. Detta gör system med ihåliga kärnor särskilt attraktiva för att separera personer i byggnader med blandad användning eller för att tillhandahålla fack i parkeringsgarage under upptagna utrymmen.
Termiskt ger de ihåliga kärnorna en grad av isolering jämfört med solida plattor av samma tjocklek, eftersom instängd luft i hålrummen har lägre värmeledningsförmåga än betong. Emellertid uppfyller ihåliga plattor sällan moderna isoleringskrav för yttertak eller väggar, så de kombineras vanligtvis med styva isoleringsskivor, isolerade toppar eller isolerade panelsystem när de används vid byggnadsskalet snarare än i golvapplikationer inomhus.
Kvalitetskontroller innan du accepterar levererade paneler
Att ta emot inspektioner på arbetsplatsen hjälper till att fånga upp problem innan panelerna installeras, när korrigeringar är mycket enklare och billigare. Nyckelartiklar att verifiera vid ankomsten inkluderar övergripande panelmått mot butiksritningarna, välvning inom tillåten tolerans (vanligtvis begränsad till cirka 1 mm per meter spännvidd för de flesta applikationer), yttillstånd fritt från betydande sprickor eller bikakor och bekräftelse på att lyftpunkter, blockouter och inbäddade plåtar matchar projektets krav.
Camber Och Differential Camber
Camber, den lätta uppåtgående bågen som är resultatet av förspänning, är normal och förväntas i paneler med ihålig kärna. Det som är viktigare för installationen är differentiell camber mellan intilliggande paneler, eftersom stora skillnader kan skapa avtrappade ytor som är svåra att jämna med enbart topping. Tillverkare strävar vanligtvis efter att hålla differentiell camber mellan intilliggande paneler inom 10 till 15 mm för paneler med liknande längd och laddningshistorik.
Dokumentation och spårbarhet
Varje panel bär vanligtvis identifieringsmärken som anger dess tillverkningsdatum, blandningsdesign och position i byggnaden, vilket bör matcha monteringsritningarna. Att bibehålla denna spårbarhet förenklar felsökningen om några prestandafrågor uppstår efter installationen och stöder korrekta as-built-poster för anläggningshantering.
