Vad är prefabricerade betongkonstruktioner och varför de dominerar modern konstruktion
Prefabricerade betongkonstruktioner är byggnadskomponenter - väggar, balkar, pelare, plattor och mer - tillverkade under kontrollerade fabriksförhållanden innan de transporteras och monteras på plats. Resultatet är en konstruktionsmetod som konsekvent överträffar traditionell platsgjuten betong i hastighet, kvalitet och kostnadsförutsägbarhet. Över 60 % av storskaliga infrastrukturprojekt i Europa och Nordamerika specificerar nu prefabricerad betong som det primära strukturella systemet , och den siffran fortsätter att klättra när projektens tidslinjer krymper och arbetskostnaderna stiger.
Anledningen till att prefabricerade betongkonstruktioner har blivit ryggraden i lager, parkeringsgarage, broar, arenor och flervåningshus är enkel: när betong härdar i en fabrik under exakta temperatur- och luftfuktighetskontroller når dess tryckhållfasthet rutinmässigt 5 000 till 8 000 psi — långt över de 3 000 till 4 000 psi som är typiska för fältgjuten betong. Varje element som håller dessa komponenter på plats, varje inbäddningsplatta, ankarbult, ögleinsats och lyftanordning, faller under den breda kategorin prefabricerade betongtillbehör, och att välja rätt tillbehör är lika viktigt som själva mixdesignen.
Key Takeaway: Fabrikstillverkad = snävare toleranser, snabbare scheman, starkare slutstruktur.
Hur prefabricerade betongkonstruktioner tillverkas
Produktionen av prefabricerade betongkonstruktioner följer en disciplinerad sekvens som eliminerar de flesta variabler som plågar platsgjuten betong. Att förstå varje steg klargör varför metoden ger så konsekventa resultat och varför valet av prefabricerade betongtillbehör vid konstruktionsstadiet – inte under konstruktionen – är icke förhandlingsbart.
Steg 1 — Formförberedelse och förstärkningsplacering
Stålformer, ofta bearbetade till toleranser på ±1/16 tum, rengörs, oljas och sätts ihop. Armeringsstålburar är prefabricerade och placerade inuti. I detta skede, alla inbäddade prefabricerade betongtillbehör — lyftankare, anslutningsinsatser, elektriska ledningshylsor och strukturella svetsplattor — placeras och säkras innan betong gjuts. Alla föremål som behöver vara i det färdiga elementet måste placeras nu; att lägga till det efteråt kräver kärnning eller skärning, vilket skadar den strukturella integriteten.
Steg 2 — Betongdosering och placering
Betongblandningskonstruktioner för prefabricerade anläggningar använder vanligtvis ett vatten-till-cementförhållande på 0,35 till 0,45 - betydligt lägre än fältblandningar - för att uppnå hög tidig hållfasthet. Intern vibration konsoliderar betongen runt armeringsjärnsburen och inbäddade tillbehör. Vissa anläggningar använder extern bordsvibration för tunna arkitektoniska paneler för att eliminera ythåligheter utan inre vibratorer som kan förskjuta tunn täckbetong.
Steg 3 — Härdning
Prefabricerade växter använder ånghärdning, värmehärdning eller accelererade fuktbevarande filtar för att nå 70 % av designstyrkan inom 18 till 24 timmar . Denna snabba hållfasthetsvinst är det som gör att element kan tas bort från formen och staplas på gården inom ett enda produktionsskift – en cykel som är omöjlig med platsgjuten betong som tar 28 dagar att nå full designhållfasthet under omgivande förhållanden.
Steg 4 — Kvalitetskontroll, Finishing och Yard Storage
Innan något element lämnar gjutbädden bekräftar dimensionskontroller, ytinspektioner och hårdvarugranskningar att varje prefabricerad betongtillbehör finns, korrekt placerad och oskadad. Element lagras sedan på timmerstötning på gården, organiserade efter leveranssekvens, i väntan på transport- och monteringsfönstret.
Huvudtyper av prefabricerade betongelement och deras tillämpningar
Prefabricerade betongkonstruktioner omfattar en bred familj av elementtyper, var och en konstruerad för en specifik strukturell roll. Nedan finns en översikt över de vanligaste kategorierna, byggnaderna och infrastrukturen de betjänar och de typiska spännvidden eller belastningsklasser som är involverade.
Dubbel-Tee plattor
Används för parkeringskonstruktioner och lagergolv. Standardspännvidder på 40 till 80 fot med djup på 24 till 34 tum. Lastkapacitet typiskt 40 till 100 psf överlagrad spänning.
Ihåliga plankor
Arbetshästen för golvsystem för bostäder och kontor. Standardbredder på 4 och 8 fot, djup från 6 till 16 tum, spännvidder på 20 till 50 fot. Tomrum minskar egenbelastningen samtidigt som det strukturella djupet bevaras.
Prefabricerade kolumner och balkar
Rektangulära och L-formade kolumner från 12×12 till 24×24 tum. Inverterade tee-balkar, rektangulära balkar och spandrel-balkar bildar momentramen eller helt enkelt stödda gravitationssystem.
Prefabricerade väggpaneler
Solid, isolerad sandwich och arkitektoniska paneler från 5 till 12 tum tjocka. Används som bärande skjuvväggar eller icke-strukturell beklädnad. Uppnår R-värden på 20 till 30 med skumisoleringskärnor.
Brobalkar
AASHTO I-balkar och bulb-tee-balkar för motorvägsbroar. Spänner från 60 till 160 fot. Högpresterande betongblandningar på 8 000 till 12 000 psi är standard för broar med långa spann.
Prefabricerade trappor och avsatser
Kompletta trappsteg gjutna som enstaka enheter med integrerade avsatser. Eliminerar komplex formsättning och minskar trappinstallation från dagar till timmar med bara en kran och prefabricerade betongtillbehör för anslutning.
Prefabricerade betongtillbehör: hårdvaran som gör konstruktioner möjliga
Oavsett hur exakt ett betongelement designas och gjuts, är det de prefabricerade betongtillbehören inbäddade i det som avgör hur elementet kan lyftas, transporteras, kopplas ihop och integreras i en komplett struktur. Prefabricerade betongtillbehör spänner över ett brett spektrum av hårdvarutyper, och varje kategori har specifika belastningsklasser, installationskrav och kompatibilitetsöverväganden.
| Tillbehörskategori | Funktion | Typisk arbetsbelastning | Material |
|---|---|---|---|
| Lyftankare (hylsa, ögla, spole) | Tillfälliga lyft vid strippning och erektion | 1 till 60 ton per ankare | Segjärn, smidd stål |
| Bädda plattor och svetsplåtar | Permanenta strukturella kopplingar mellan element | 10 till 200 kips per tallrik | A36 / A572 stål, varmförzinkat eller rostfritt |
| Coil Stavar och Coil Bolts | Fältjusterbara anslutningar, beklädnadsfäste | 5 till 30 kip per spö | Förzinkat eller rostfritt stål |
| Lagerkuddar | Lastöverföring och toleransupptagning vid lagersäten | Tryckspänning 800 till 1 500 psi | Neopren, HDPE, fiberförstärkt elastomer |
| Loop Inserts och Flared Cone Inserts | Förankringspunkter för sekundära fästen, fasadbeslag | 500 lbs till 5 ton | Formbart järn, ståltråd |
| Förspänningssträng och efterspänningshårdvara | Förkomprimering av betong för att motverka böjspänningar | 270 ksi tråd, jackad till 70–75 % av UTS | Grad 270 lågavslappningstråd |
Lyftankare: Dimensionering och säkerhetsfaktorer
Lyftankare är bland de mest granskade av alla prefabricerade betongtillbehör eftersom ett fel under avskalning eller montering är omedelbart katastrofalt. Arbetsbelastningsgränsen (WLL) för alla lyftankare måste ta hänsyn till den dynamiska slagfaktorn under kranplockning - vanligtvis en säkerhetsfaktor på minst 4:1 appliceras på betongbrytnings- och ståldragbrottslägena. För en 20-tons prefabricerad väggpanel betyder det att förankringssystemet måste vara konstruerat för en minsta 80-tons belastning, inte bara den statiska panelvikten. Riggvinkeln minskar också kapaciteten: en 60-graders slingvinkel från vertikalen minskar den tillåtna belastningen per ben till cirka 87% av den nominella vertikala kapaciteten, medan en 30-graders vinkel sänker den till 50%.
Bädda in plattor: Anslutningsfilosofi i prefabricerade ramar
Strukturella anslutningar mellan prefabricerade betongelement bygger nästan helt på inbäddningsplattor som är svetsade till armeringsankare eller nelson-reglar. Utformningen av dessa plattor följer AISC- och PCI-riktlinjerna, med särskild uppmärksamhet på bändande åtgärder i spänningsanslutningar och skjuvfriktion vid gränssnittsplan. En korrekt utformad svetsplåtsanslutning i en prefabricerad parkeringskonstruktion kan överföra 150 kip av skjuvning över en balk-pelarfog med en platta så liten som 8×8 tum — förutsatt att mellanläggsstapeln, fogfickan och fältsvetsen är utförda enligt specifikation. Att galvanisera dessa plattor till ASTM A123 (minst 3,9 oz/ft²) ger en mätbar korrosionslivslängd i utsatta eller marina miljöer.
Lagerbelägg: Toleranser och långtidsprestanda
Varje prefabricerad balk, dubbel-tee och ihålig planka vilar på en lagerplatta som samtidigt överför vertikal belastning och tar emot de termiska och krympande rörelserna som uppstår under konstruktionens livslängd. Neoprenkuddar med en hårdhet på 50 till 60 är det vanligaste valet, med standardmått på 4×6 tum till 8×12 tum och tjocklekar på 3/8 till 3/4 tum. Tabeller för PCI Design Handbook visar att en 6×9 tum, 1/2-tums neoprenkudde kan ta emot upp till 0,5 tums horisontell rörelse samtidigt som tillräcklig kompressionsstyvhet bibehålls. HDPE-kuddar specificeras alltmer för broapplikationer där låg friktion krävs för att tillåta termisk expansion utan att begränsningskrafter byggs upp i överbyggnaden.
Strukturella anslutningar i prefabricerade betongkonstruktioner
Anslutningssystemet är där prefabricerade betongkonstruktioner antingen fungerar eller misslyckas. Till skillnad från stålramar, där anslutningar görs med bultar och svetsar i det fria, involverar prefabricerade betonganslutningar ofta trånga utrymmen, injekteringsfickor och inbäddad hårdvara som inte kan inspekteras efter injektering. Att få rätt koppling första gången är därför inte förhandlingsbart.
Tre breda filosofier styr prefabricerade anslutningsdesign:
- Enkelt stödda gravitationssystem — Balkar vilar på konsoler eller ledbokvinklar och överför endast vertikal belastning. Enkel, snabb att uppföra och tolerant mot differentiell avveckling. Används i de allra flesta enplans industribyggnader och parkeringskonstruktioner.
- Momentbeständiga ramar — Kolumn-till-pelare- och balk-till-pelare-anslutningar görs momentbeständiga genom efterspänning, ingjutna armeringsjärnskopplingar eller svetsade plåtenheter. Uppnår lateral driftkontroll jämförbar med platsgjutna ramar för seismik och vindmotstånd.
- Hybridsystem — Tyngdkraftsbelastningar som bärs av enkelt lager, sidobelastningar hanteras av en separat skjuvvägg eller momentramskärna. Det vanligaste tillvägagångssättet för mellanhus och prefabricerade byggnader med blandad användning på 5 till 15 våningar.
Särskilt kvaliteten på injekterade anslutningar beror i hög grad på valet och placeringen av prefabricerade betongtillbehör. En ingjutad hylskoppling – som används för att skarva två armeringsjärnslängder över en skarv – måste riktas in inom ±1/8 tum för att stången ska komma in rent under montering. Alla felinriktningar som upptäcks på plats kräver typiskt dyr sanering som involverar mekaniska ankare eller epoxiinjektion, som båda minskar anslutningens duktilitet jämfört med den ursprungliga designen.
±1/8" Max kopplingstolerans för felinställning
4:1 Minsta säkerhetsfaktor för lyftankare
28 dagar Härdning på plats jämfört med 18–24 timmar prefabricerad
8 000 psi Typisk prefabricerad HPC-tryckhållfasthet
Schemafördelar: Hur prefabricerade betongkonstruktioner komprimerar projekttidslinjer
Det enskilt mest övertygande argumentet för prefabricerade betongkonstruktioner på kommersiella projekt och infrastrukturprojekt är tidtabellskompression. Tillverkning av element sker parallellt med förberedelse av platsen - medan grunden grävs och gjuts, producerar den prefabricerade anläggningen samtidigt den strukturella stommen. Denna överlappning sparar vanligtvis 4 till 8 veckor på ett medelstort projekt jämfört med ett sekventiellt schema för platsgjutning.
Vecka 1–4: Design- och butiksritningsgodkännande
Teknikingenjör och prefabtekniker samarbetar kring anslutningsdetaljer, inbäddningsplatser och prefabricerade tillbehörsscheman för betong. Varje tillbehör ritas, dimensioneras och specificeras i butiksritningarna innan en enda form monteras.
Vecka 5–12: Växtproduktion
Full produktion. En medelstor prefabricerad anläggning som gjuter 500 till 800 kubikmeter per vecka kan producera den strukturella ramen för ett 200 000 kvadratmeter stort lager på 6 till 8 veckor. Elementen är serienumrerade och sekvenserade för leverans.
Vecka 8–14: Site Foundations (parallell)
Medan anläggningsproduktionen pågår, gjuter platsens besättning fotfästen, rankar balkar och pelare. Förankringsbultsmallar härledda från de prefabricerade butiksritningarna säkerställer att pelarbasplattor och tappanslutningar kommer att passa in när elementen anländer.
Vecka 13–18: Erektion
En välorganiserad monteringspersonal med en 150-tons bandkran kan ställa in 20 till 40 huvudelement per dag. En femvånings parkeringsstruktur med 1 200 platser kan vara strukturellt färdig på 10 till 14 arbetsdagar av krantid — en hastighet som är omöjlig att närma sig med platsgjutna metoder.
Vecka 18–22: Injektering, svetsning och efterbehandling
Fältpersonal slutför injekterade anslutningar, fältsvetsar vid ingjutningsplattor, fogtätningsmedel och eventuell arkitektonisk efterbehandling. Strukturen är helt sluten och vädertät långt tidigare än motsvarande platsgjuten konstruktion.
Prefabricerade betongkonstruktioner vs. Cast-in-Place: En direkt jämförelse
Valet mellan prefabricerad och platsgjuten betong är aldrig enkelt, men följande jämförelse täcker de dimensioner som är viktigast för ägare, entreprenörer och byggnadsingenjörer som tar det beslutet.
| Dimension | Prefabricerad betong | Platsgjuten betong |
|---|---|---|
| Kompressionsstyrka | 5 000–12 000 psi typiskt | 3 000–5 000 psi typiskt |
| Dimensionell tolerans | ±1/8 till ±1/4 tum | ±1/4 till ±3/4 tum |
| Schema (konstruktionsram, 200k sf lager) | 10–14 dagars erektion | 8–14 veckors formning/gjutning |
| Väderberoende | Låg — härdning utförd i anläggning | Hög — kallt och varmt väder kräver skydd |
| Designflexibilitet | Repetitiv geometri optimal; anpassade former möjligt till premium | Hög flexibilitet för komplex, böjd eller oregelbunden geometri |
| Site Labor | Låg — främst kran- och anslutningspersonal | Hög — formning, placering, efterbehandling, avskalning |
| Kvalitetskontroll | PCI-anläggningscertifiering, daglig QC-testning | Beroende på fältförhållanden och inspektörens närvaro |
Förspänd betong: Hur fungerar förspänning och efterspänning
Kombinationen av förspänning och prefabricerad betong är ett av de mest kraftfulla verktygen inom konstruktionsteknik. Genom att förkomprimera betongen innan servicebelastningar appliceras kan ingenjörer effektivt eliminera dragsprickor - det primära sättet för betongförsämring - och uppnå spännvidder som skulle vara strukturellt omöjliga eller ekonomiskt opraktiska med konventionellt förstärkta sektioner.
Förspänning: Standard Precast Approach
I förspänd prefabricerad betong spänns höghållfasta ståltrådar mellan distanserna i ändarna av gjutbädden innan betong placeras. Strängarna - typiskt grad 270 lågavslappnad, 0,5 eller 0,6 tum i diameter - är jackade till ungefär 70 % av den slutliga draghållfastheten, eller ungefär 189 000 psi . Betong placeras sedan runt de spända trådarna. När betongen når tillräcklig styrka släpps trådarna och förkomprimeringen överförs till elementet genom bindning. Detta är metoden som används för att tillverka ihåliga plankor, dubbla T-stycken, brobalkar och förspända väggpaneler i praktiskt taget alla prefabricerade fabriker i världen.
Efterspänning i prefabricerade element

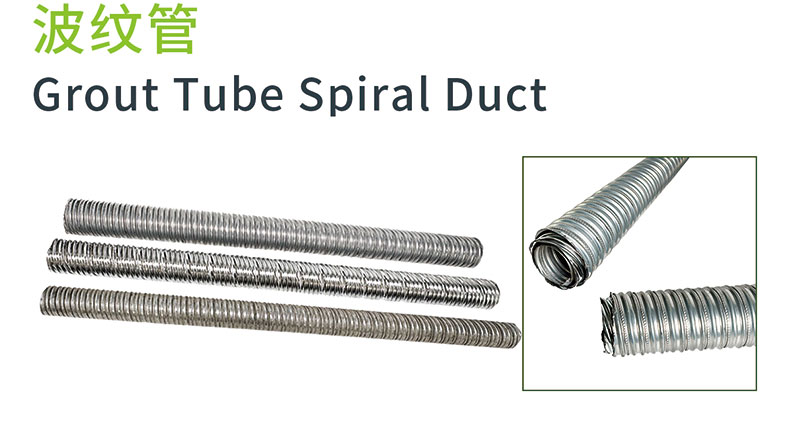

Efterspänningshårdvara - kanaler, ankare, kopplingar och trumpetplattor - representerar en specialiserad kategori av prefabricerade betongtillbehör som används när förspänning måste appliceras efter att elementet har monterats eller när element från flera prefabricerade segment måste sammanfogas till en kontinuerlig strukturell enhet. Segmentell brokonstruktion, till exempel, använder prefabricerade segment typiskt 8 till 12 fot långa som monteras och sedan efterspänns till kontinuerliga balkar på 200 till 400 fot. Varje efterspännande sena kan bära 300 till 1 500 kip av förspänningskraft beroende på antal strängar och geometri.
Långvariga förspänningsförluster
Ingenjörer måste ta hänsyn till förspänningsförluster när de dimensionerar strängar och specificerar den initiala domkraftsbelastningen. De huvudsakliga källorna till förlust under livslängden för ett förspänt element är:
- Elastisk förkortning — Omedelbar förlust vid stränglossning, typiskt 6 till 8 % av initial förspänning för förspända element
- Krypa — Tidsberoende deformation under ihållande belastning, som svarar för 5 till 12 % av effektiv förspänning under en 50-årig livslängd
- Krympning — Volumetrisk minskning när betongen torkar, vilket bidrar med 4 till 8 % ytterligare förlust
- Stålavslappning — gradvis förlust av strängspänning vid konstant töjning, cirka 2 % för sträng med låg avkoppling under 50 år
Totala långtidsförluster sträcker sig vanligtvis från 15 till 25 % av den initiala domkraften. Detta innebär att en sträng som är jackad till 33 000 lbs måste utformas för att bära en effektiv förspänning på 25 000 till 28 000 lbs under hela designlivslängden - och sektionsdesignen måste ta hänsyn till den minskade förkomprimeringen vid beräkning av sprickmoment och deformationer.
Seismisk design av prefabricerade betongkonstruktioner
Beteendet hos prefabricerade betongkonstruktioner under seismisk belastning har studerats intensivt sedan jordbävningen i San Fernando 1971 och jordbävningen i Northridge 1994 avslöjade svagheter i tidiga prefabricerade parkeringskonstruktioner. Ingenjörssamfundet svarade med stora framsteg inom anslutningsdesign, diafragmadetaljering och seismiska testprogram - framför allt forskningsprogrammet PRESSS (PREcast Seismic Structural Systems) som pågick från 1991 till 2001.
PRESSS-programmet visade att korrekt detaljerade prefabricerade system kan matcha eller överträffa duktiliteten hos platsgjutna betongramar. Det fogade väggsystemet som utvecklats i PRESSS använde obunden efterspänning genom prefabricerade skjuvväggar för att ge självcentrerande beteende — Byggnaden vaggar vid gränssnittet vägg-till-grund under seismisk belastning men återgår till lod när jordbävningen upphör, med minimal restdrift. En fullständig fem våningar prefabricerad struktur testades vid 60 % av full skala vid UC San Diego Structural Laboratory och visade kvarvarande drifter på mindre än 0,1 % efter testning vid jordbävningsrörelser på designnivå.
Nuvarande ASCE 7 och ACI 318 bestämmelser tillåter prefabricerade betongkonstruktioner i seismisk designkategori D (hög seismisk) förutsatt att anslutningar och membran är detaljerade för att överensstämma med den duktila prefabricerade specialmomentramen eller prefabricerade speciella skjuvväggssystem. Viktiga krav inkluderar:
- Injekterade hylsanslutningar måste uppvisa 125 % av stångens sträckgräns i dragprover innan de används i konstruktionen
- Prefabricerade membrananslutningar måste konstrueras med hjälp av Diaphragm Seismic Design Method (DSDM) med kraftförstärkningsfaktorer på 1,0 till 1,5 beroende på membranklassificering
- Kord- och kollektoranslutningar längs membrankanterna bär förstärkta membrankrafter som ofta styr dimensioneringen av prefabricerade betongtillbehör vid panel-till-panel-skarvar
- Alla prefabricerade betongtillbehör i det seismiska kraftmotståndssystemet måste utformas för de förväntade materialstyrkorna och överhållfasthetsfaktorn omega-noll som anges i ASCE 7 Tabell 12.2-1
Vanliga misstag i specifikationen för tillbehör för prefabricerad betong och hur man undviker dem
Erfarna prefabricerade ingenjörer och entreprenörer identifierar konsekvent samma kategorier av fel i projekt som resulterar i fältproblem, saneringskostnader eller förseningar i tidtabellen. De flesta av dem går tillbaka till tillbehörsspecifikationer och samordningsbeslut som fattades under konstruktionen - långt innan betong någonsin gjuts.
01
Ange tillbehör utan att kontrollera betongkåpan
Ett vanligt fel är att specificera ett lyftankare som, vid sitt erforderliga ingjutningsdjup, kommer i konflikt med förstärkningsburen eller efterspänningskanalen. Minsta betongtäckning över alla prefabricerade betongtillbehör måste bibehållas vid det angivna minimumet - vanligtvis 1 tum för formade ytor i invändig exponering och upp till 2 tum i korrosiva eller marina miljöer. Verifiera tillbehörens mått mot armeringsjärnslayouten i 3D BIM innan du utfärdar butiksritningar för godkännande.
02
Använder inkompatibel hårdvara från olika leverantörer
Lyftsystem – ankare plus lyftkoppling – är utformade som matchade par. Användning av en koppling från leverantör A med ett ankare från leverantör B ogiltigförklarar belastningen på båda komponenterna. Varje prefabricerad betongtillbehörsspecifikation bör kräva att lyftsystem är matchade set från en enda tillverkare , med lasttestningsdokumentation som tillhandahålls för projektposten.
03
Utelämnar korrosionsskydd i projektspecifikationen
Inbäddade plåtar och svetsplåtar specificerade som vanligt A36-stål kommer att korrodera snabbt i alla exponerade eller exteriöra applikationer. Varmförzinkning till ASTM A123 ger 30 till 50 års korrosionslivslängd vid typisk utomhusexponering. I marina stänkzoner, specificera typ 316 rostfritt stål eller epoxibelagd hårdvara med en dokumenterad kvalitetssäkringsprocess för beläggningskontinuitet.
04
Misslyckas med att koordinera verktygshylsor med strukturella element
Elektriska ledningar, VVS-hylsor och mekaniska genomföringar inbäddade som prefabricerade betongtillbehör måste samordnas med konstruktionsingenjören innan ritningsgodkännande. En 6-tums öppning genom banan av ett förspänt dubbel-T-stycke måste analyseras för skjuvreduktion; en okoordinerad penetration som upptäcks efter att element har gjutits kräver vanligtvis dyra externa förstärkningsband eller elementbyte.
05
Hoppa över en torrkörningskontroll
På komplexa prefabricerade strukturer – särskilt de med momentanslutningar som kräver fältsvetsade inbäddningsplattor – fångar en torrkörningsgenomgång av tillbehörslayouten mot den strukturella modellen uppriktningskonflikter innan monteringen påbörjas. Att upptäcka en 1-tums snedställning mellan två svetsplattor på marken kostar minuter; Att upptäcka det 50 fot i luften kostar dagar och betydande omarbetningskostnader.
06
Tar inte hänsyn till avskalningsstyrkan vid val av ankare
Lyftankare måste utvärderas mot betongens hållfasthet vid tidpunkten för avskalning - inte 28-dagars designhållfastheten. Om ett element avskalas efter 16 timmar, kan betongstyrkan vara endast 2 500 till 3 000 psi. Ankarkapacitetstabeller måste matas in vid den faktiska avskalningshållfastheten och betongbrytningskapaciteten minskas i enlighet därmed. Många lyftankarfel uppstår just för att den angivna ankarkapaciteten beräknades till 5 000 psi medan elementet avskalades vid 18 timmar med betong på endast 2 200 psi.
Hållbarhet i prefabricerade betongkonstruktioner
Hållbarhetsprofilen för prefabricerade betongkonstruktioner har förbättrats avsevärt under de senaste två decennierna, drivet av både regulatoriskt tryck och genuin innovation i material och produktionsmetoder.
Kompletterande cementmaterial (SCM)
Flygaska, slaggcement och kiselånga – gemensamt kallade kompletterande cementbaserade material – kan ersätta 20 till 50 % av portlandcement i prefabricerade betongblandningar utan att kompromissa med styrka eller hållbarhet. Eftersom cementproduktion står för cirka 8 % av de globala CO₂-utsläppen, en prefabricerad blandning med 35 % slaggersättning minskar betongens inbyggda kol med cirka 25 till 30 % jämfört med en 100 % portlandcementbaslinje, samtidigt som den förbättrar långtidshållbarheten genom minskad permeabilitet.
Minskat materialavfall
Fabrikstillverkning av prefabricerade element genererar betongspill på mindre än 2 % av den totala batchvolymen, jämfört med 8 till 12 % avfall i typiska anläggningsgjutna projekt där överbeställning och spill är vanligt. Återanvändning av stålform – en enda prefabricerad form kan producera 300 till 1 000 identiska element under sin livslängd – eliminerar timmeravfallet i samband med platsgjutna formningssystem.
Termisk massa och energiprestanda
Prefabricerade väggpaneler av betong, särskilt isolerade sandwichpaneler, ger en betydande termisk massa som jämnar ut dygnstemperatursvängningar i byggnadens interiörer. En 6-tums isolerad prefabricerad sandwichpanel med en kontinuerlig 2-tums EPS-kärna uppnår ungefär R-13 i mitten av panelen — konkurrenskraftig med en väggkonstruktion av stålreglar — samtidigt som den tillhandahåller de strukturella och brandbeständiga funktionerna som en regelvägg inte kan matcha utan ytterligare system.
Överväganden vid livets slut
Prefabricerade betongelement kan dekonstrueras snarare än demoleras när strukturer så småningom demonteras, eftersom de diskreta bultade och svetsade anslutningarna som används i prefabricerade ramar - inklusive alla prefabricerade betongtillbehör som bildar dessa anslutningar - kan skruvas loss eller flammas. Återvunna prefabricerade element har återanvänts i sekundära strukturer som stödmurar, ljudbarriärer och tillfälliga bygganläggningar. När krossning är oundviklig är återvunnet betongmaterial från prefabricerad rivning ren, konsekvent graderad och lämplig för vägunderlag, dräneringsmaterial och strukturell fyllning.
Kvalitetssäkring för prefabricerade betongkonstruktioner och tillbehör
Kvalitetskontrollmiljön i en PCI-certifierad prefabricerad fabrik är betydligt strängare än vad som är möjligt på de flesta byggarbetsplatser. Att förstå vad som händer under anläggningens QC hjälper ägare, ingenjörer och entreprenörer att ställa lämpliga förväntningar på vad anläggningen kan och inte kan garantera – och där kvalitetskontrollen på fältet måste ta tag i släcket.
In-Plant QC: Vad som kontrolleras i varje skede
- Inkommande material — Cement, ballast, tillsatser och prefabricerade betongtillbehör kräver alla inkommande inspektioner och granskning av fabrikens certifiering. Lyftankare från varje batch är vanligtvis provtestade vid 150 % av den nominella arbetsbelastningen innan de accepteras.
- Formulärinställning — Dimensionell verifiering av formgeometri och tillbehörsplacering innan betong satsas. Avvikelser större än PCI-toleranstabellvärdena för den elementtypen kräver korrigering innan hällningen fortsätter.
- Färsk betong — Slump, luftinnehåll, enhetsvikt och temperatur testas vid utsläppspunkten för varje betongsats. Cylinderprover gjuts för 1-dagars, 7-dagars och 28-dagars tryckhållfasthetstestning.
- Färdiga element — Alla prefabricerade betongtillbehör placeras och mäts efter strippning. Ytbehandlingsdefekter dokumenteras, repareras enligt ett godkänt reparationsförfarande och inspekteras på nytt innan elementet släpps till gården.
Tredjepartsinspektion under erektion
Fältinspektion av prefabricerad montering fokuserar på fyra primära punkter: förberedelse av lagersäten och placering av lagerdynor, applicering av injekteringsbruk och icke-krympande injekteringsbruk i anslutningsfickor, fältsvetsar vid anslutningar av inbäddningsplattor och installation av fogtätningsmedel. Fältsvetsinspektion kräver en CWI (Certified Welding Inspector) och visuell inspektion plus ultraljudstestning för fullpenetrationssvetsar i de primära strukturella förbindelserna. Placeringen av lagerdynor är ofta underinspekterad och underspecificerad på lågbudsprojekt; en felinriktad eller saknad lagerdyna kan orsaka lokal krossning av betongkanten inom några dagar efter belastning.
